Electrical extension cord(전기 연장 코드) 선택법

♠ 연장 코드를 선택 시 고려 사항

1) 실내용 혹은 실외용:

밖에 나가거나 비와 같은 가혹한 조건에서 작업하는 경우 습기 유입, 먼지/모래 침입 및 극심한 온도 변화로부터 보호할 수 있도록 피복된 제품 사용. 이러한 제품은 무겁고 부피가 크므로 굳이 실내용으로 사용할 필요 없다. 하지만 실내용 연장 코드는 피복이 얇아 방수나 햇볕에 약하므로 실외에서 장시간 사용하기에는 부적합하다.



예외로, 자동차용 공기 펌프(Inflator)는 16 게이지(13A) 코드면 충분하고, 실외용이긴 하지만, 습기나 햇볕에 장시간 노출 된 염려가 없으므로 휴대가 간편한 실내용으로 선택해도 무방하다.

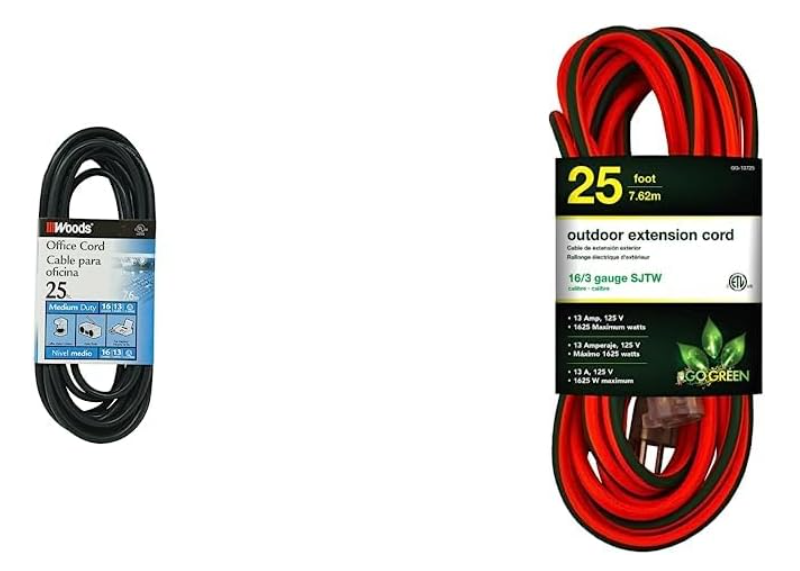

16 게이지 연장 코드의 실내용(왼쪽)과 실외용(오른쪽) 비교.



2) 올바른 게이지 선택:

연장 코드가 효율적이고 안전하게 작동하려면 올바른 게이지를 선택하는 것이 중요하다. 게이지는 AWG(American Wire Gauge)로 와이어의 직경을 측정한다. AWG(줄여서 '게이지'라고 함) 수치가 낮을수록 더 적은 전압 강하로 더 먼 거리에 더 많은 전류를 전달할 수 있다. 즉, AWG 수치가 낮을수록 더 많은 전류를 전달할 수 있고 와이어가 더 두꺼워진다. 예를 들면, 가정용 저전력 장치의 경우 일반적으로 16 게이지, 고전력 장치의 경우 14 게이지 또는 12 게이지 전선을 사용하게 된다.





16 게이지: 단거리(최대 25피트)에서 13A 이하 정격의 소형 전자 제품, 램프 또는 가전제품에 적합.

14 게이지: 전동 공구나 최대 15A를 소비하는 중소형 가전제품에 적합.
12 게이지: 대형 가전제품 및 최대 20A 고전력 공구에 전원을 공급하는 등 중부하 작업에 전합.
10 게이지: 산업용 장비 또는 20A를 초과하는 고출력 실외 도구에 적합.



예를 들면, 20A 고전력 공구에는 10혹은 12 게이지 코드를 사용해야 하는데, 14 혹은 16 게이지(얇은 코드)를 사용하면 공구의 성능이 저하되거나 모터가 정상보다 더 많은 전류를 소비하려고 하면서 과열될 수 있다. 이 경우 공구의 수명이 단축되거나 심한 경우 모터가 망가질 수 있다. 또한, 게이지가 얇은 전선에 많은 전류가 흐르면서 과열되어 심각한 경우 피복이나 전선이 녹아 단선으로 감전 사고 또는 화재로 이어질 수 있다.



3) 적정 길이 선택: 전압 강하 및 전력 손실을 최소화하기 위하여 6피트와 같은 짧은 코드를 사용하는 것이 효율적이고 안전하다. 6피트보다 더 멀리 가야 하는 경우에는 해당 확장 거리에 걸쳐 큰 전력 부족 없이 전기를 전달할 수 있는 적절한 게이지의 코드를 사용해야 한다.



예를 들면, 25피트면 적당한 작업에 굳이 100피트짜리 코드를 사용하면 전선의 저항으로 인하여 정격 전류(Ampere Rating)가 떨어지며 전력 손실을 보게 된다.



4) 관련 기관 인증 여부 확인: UL(Underwriters Laboratories), CSA(Canadian Standards Association), ETL(Electrical Testing Labs Inc.), CE 마크(유럽) 등.
